兩週前在網拍上瀏覽時，看到一顆Pentax-A 50mm/F1.4後鏡組霧化，賣家贈送一台故障Pentax ME SUPER，價格一千出頭，霧化鏡頭知道送哪處理，重點是贈送的Pentax ME SUPER可以拿來拆解嘗試修復，於是下標購入，收到後鏡頭狀況如同照片後鏡組霧化。
Pentax ME SUPER則是反光鏡卡住，過片桿卡住，快門無反應，缺電池室蓋，捲片室蓋，背帶環。
上網研究了一下，上述故障狀況是ME和ME SUPER常發生，對岸及日本網路也有人PO出處理方法，於是上週網拍採買工具，週日開拆。

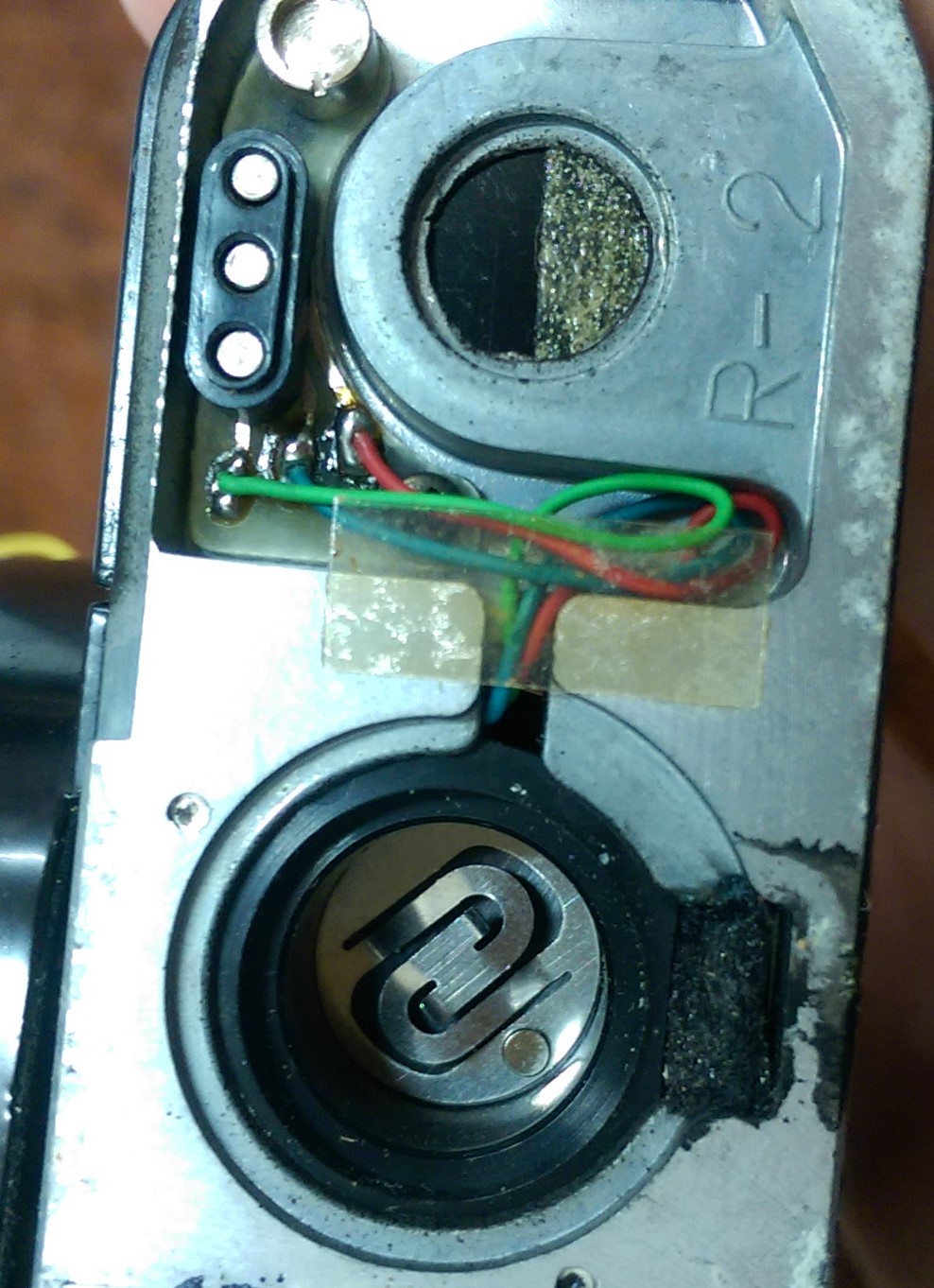

首先基於電子科的本能，先用拾元硬幣轉開電池室蓋拆電池(斷電)，卸下底蓋的三顆螺絲，再用焊槍移除綠藍紅三條線，把塑膠片移除，把線順直，待會才不會卡住。隔開PIN腳的黑色塑膠要收好。另一邊捲片釋放鈕的黑色塑膠也要收好，可以的話，先拍照再拆，他是卡在某個零件上。
過片桿蓋及固定螺帽皆是反牙，要順時針轉才能拆下，我是用橡皮擦壓著蓋子轉開，如果轉不開，千萬不要用尖嘴鉗或老虎鉗嘗試，不但打不開，蓋子還會傷痕累累。另一篇有另一台Pentax ME轉開的方法。

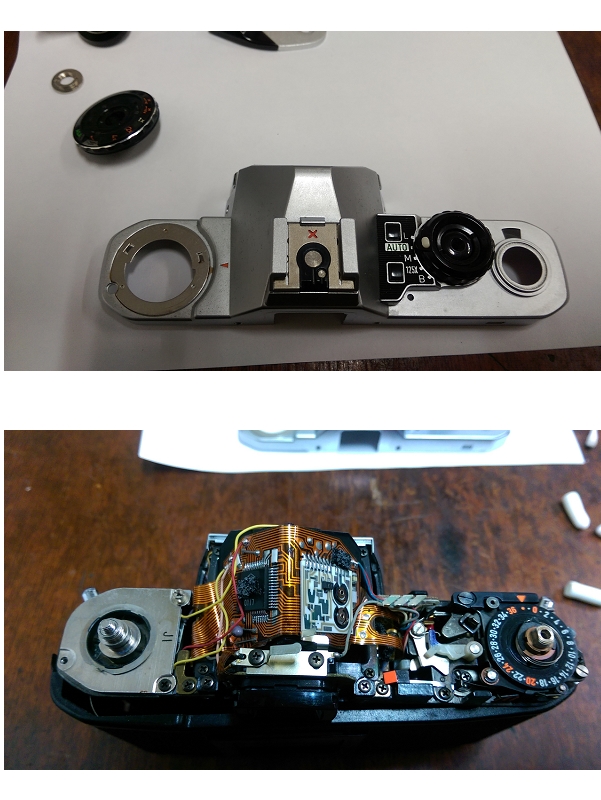

ISO曝光調整及捲片桿拆卸，捲片桿要打開底片室蓋，用起子插入固定底片的桿子，捲片桿逆時針旋開，下面的固定螺帽也逆時針開，之後黑色轉盤即可向上抽取脫離。
 |
| 逆時針旋開 |
 |
| 要小心計數器盤，是塑膠的，我不小心焊融三個數字。 |
 |
| 放大看更清楚，這邊難度很高！ |

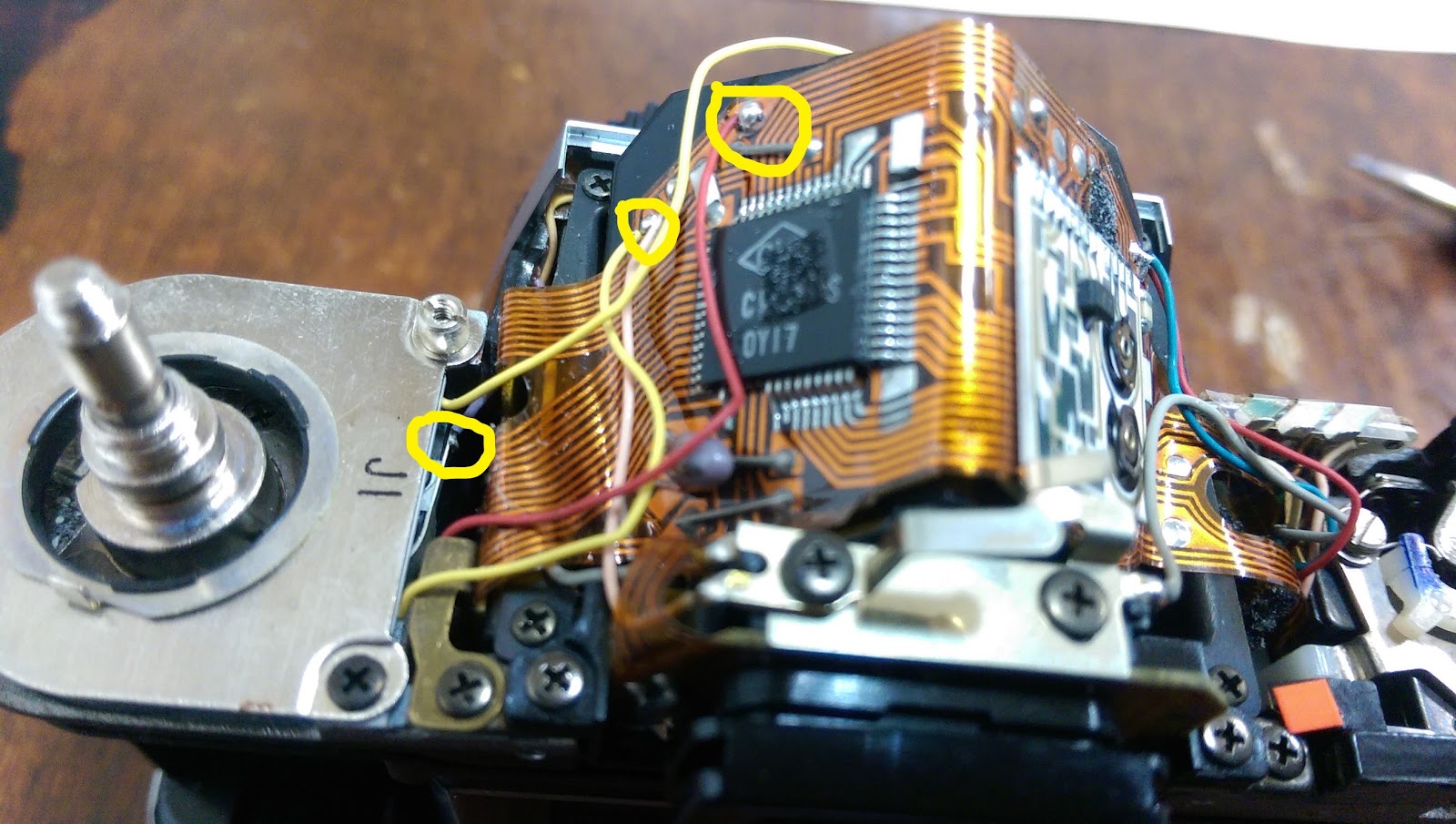

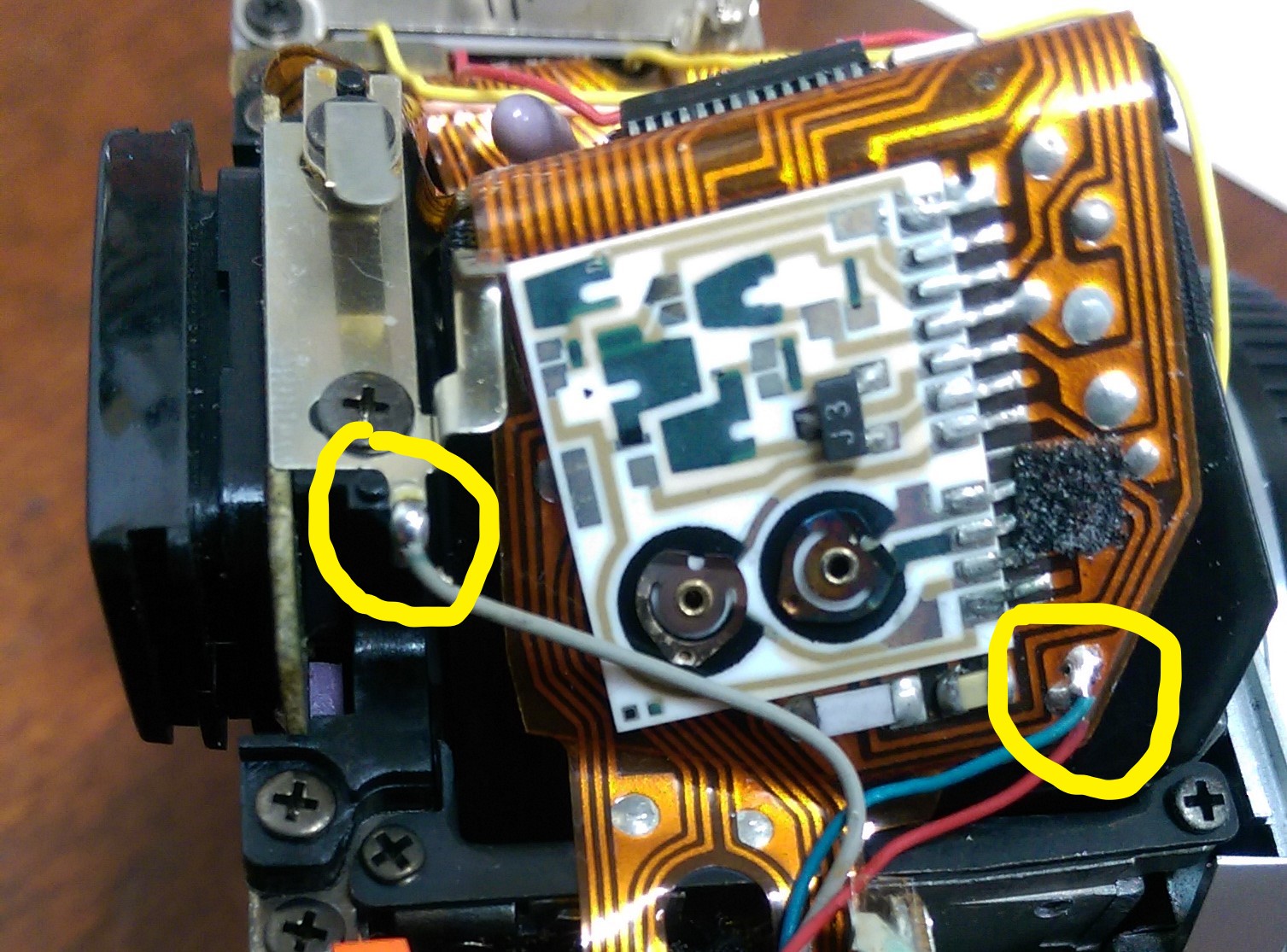

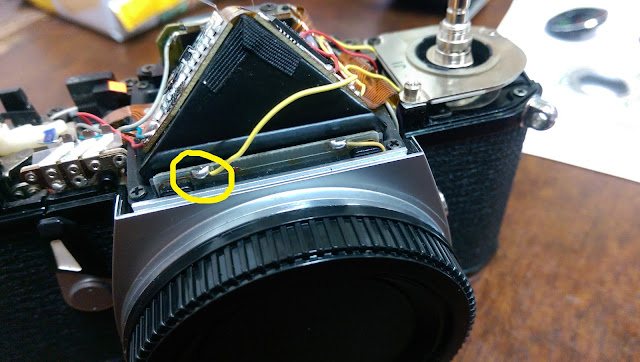

換到左邊，移除紅線和下方黃線，間隙中的紫色線
接下來就簡單了，上方卸下這兩顆螺絲，固定處下方各有一個銅製墊片，要注意收好。

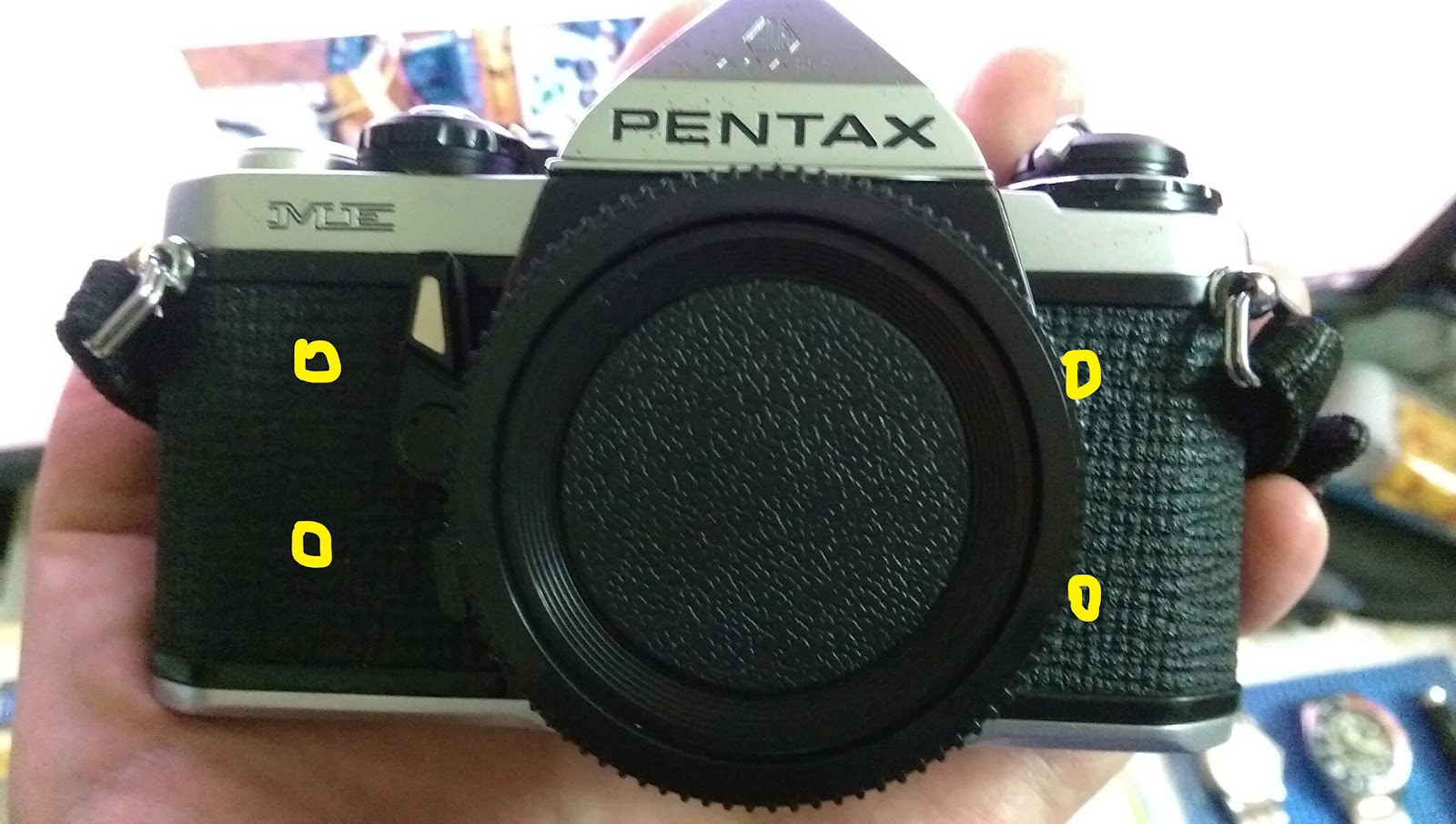

正面，左右兩邊的蒙皮撕開，各有兩顆螺絲卸下。當初拆的時候忘記拍照，現在已經黏好了。用ME正面照當示意圖。
接著用棉花棒沾酒精，把這兩個位置清理乾淨，我沒找到減震橡膠的替代品，零件直接裝回，頂多是震動變大一點。或許等已上機的底片拍完，確定快門和曝光都正常，會再拆一次，找個合適大小的橡膠管裁切套上，到時再寫一篇記錄。

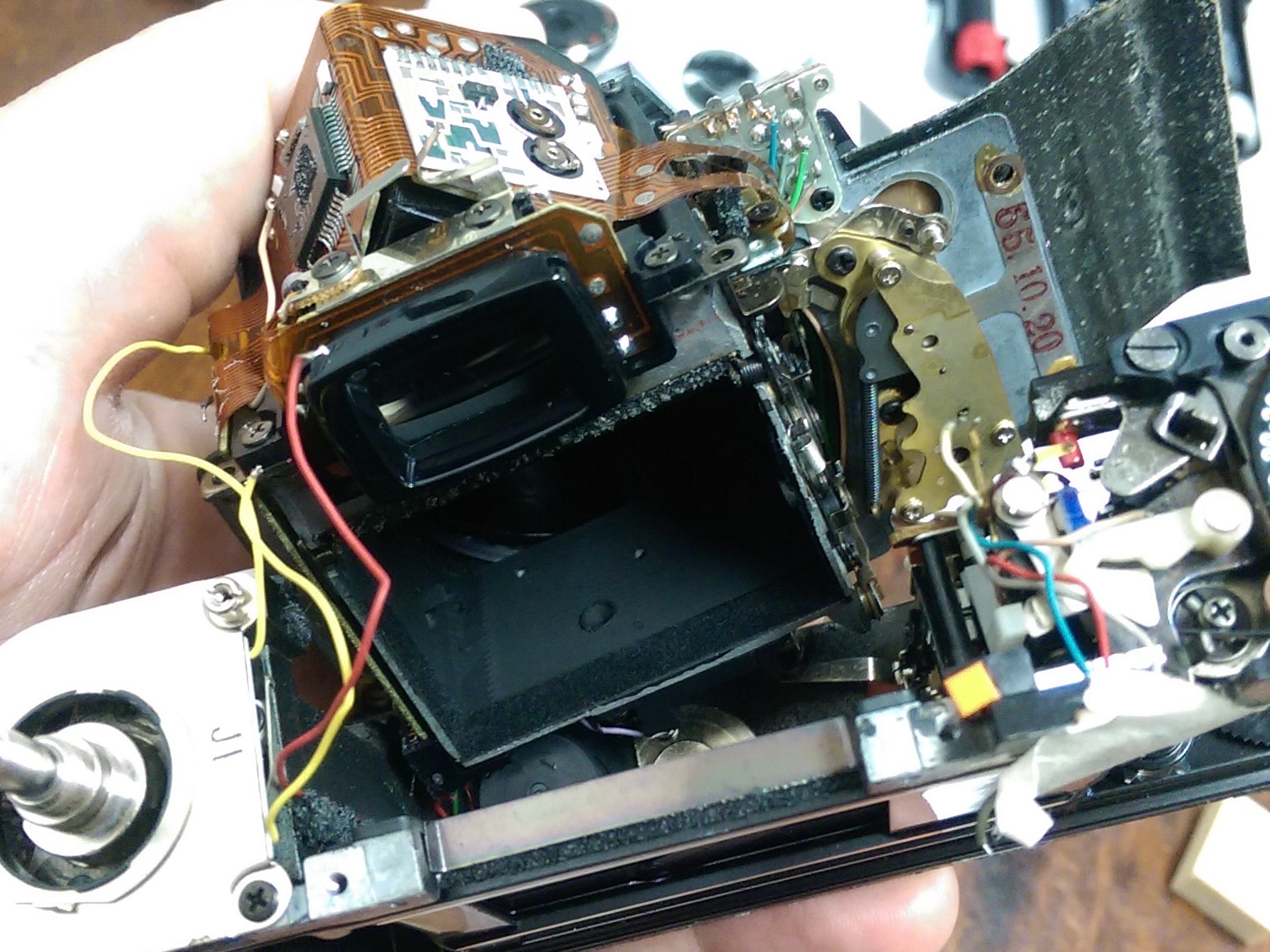

然後從觀景窗的地方輕輕的往前推，兩個部件即可分離，要慢慢往上抽，因為下方還有綠藍紅三條線在底板

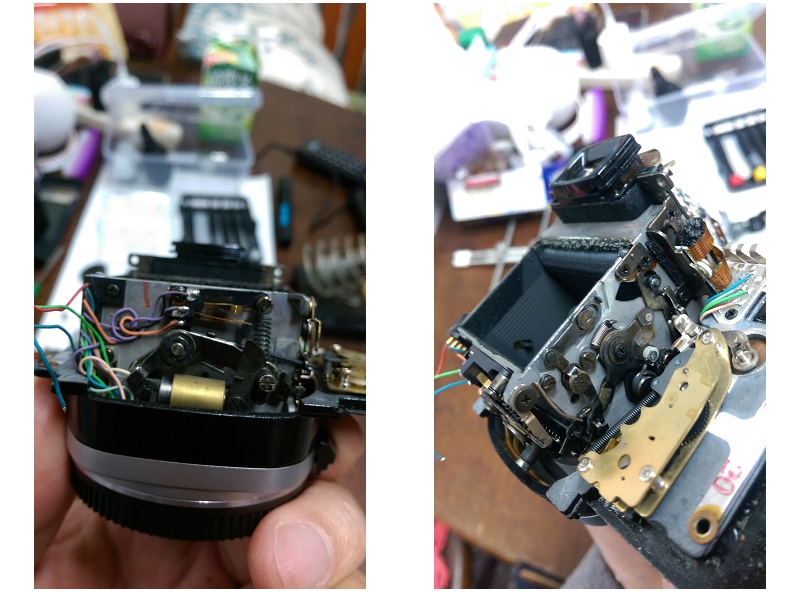

分開的部件

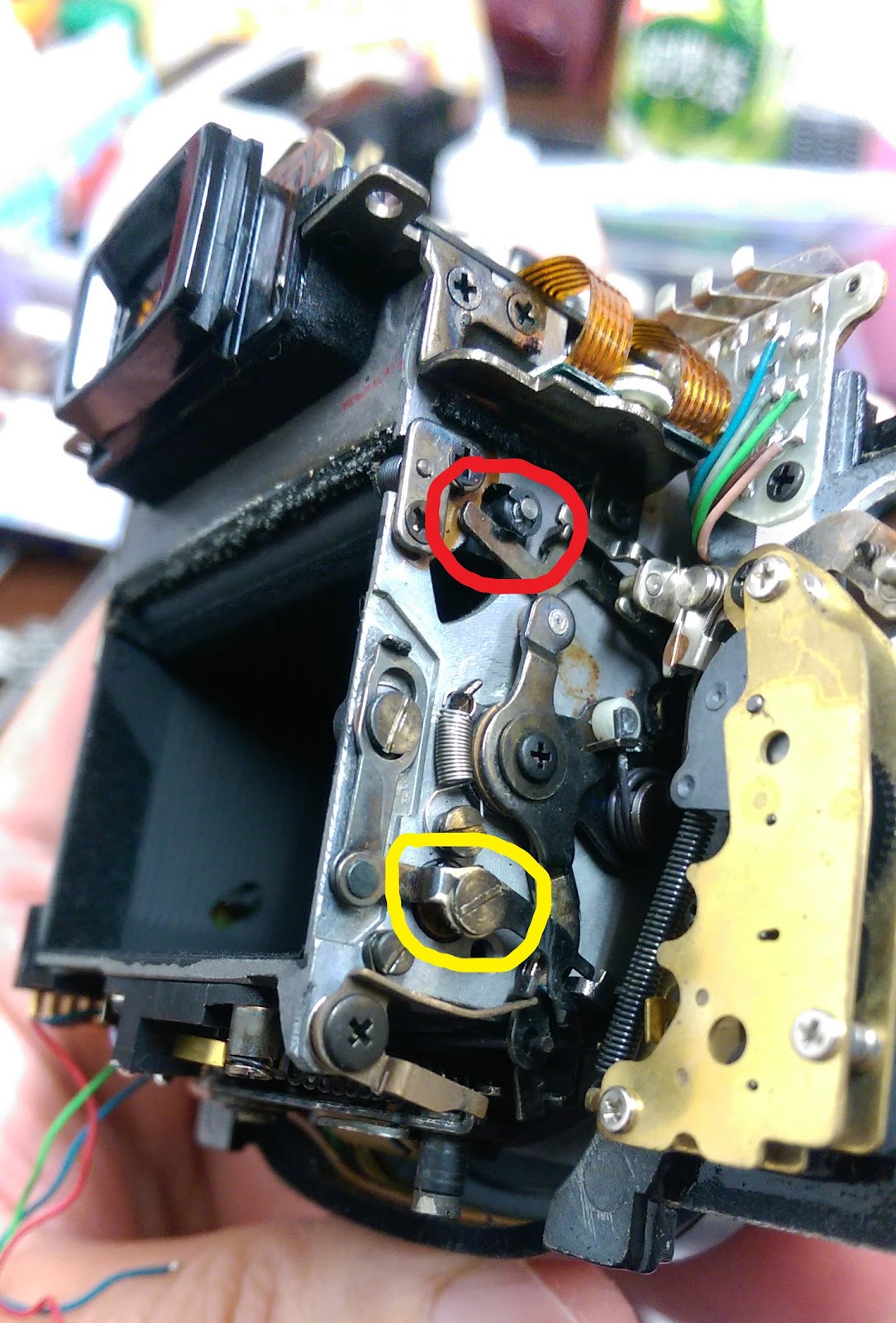

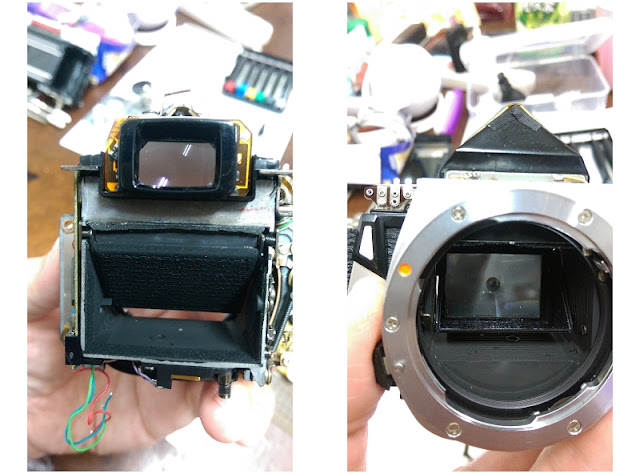

出問題的地方，黃色處的黑色減震橡膠老化碎裂變質產生黏性，導致紅色圈處的反光鏡無法放下。
 |
| 感動，亂搞還能成功！ |
 |
| 觀景窗看出去不再是一片黑！是一堆黑點！ |
拆下零件，減震橡膠已裂化分解剩一小塊黏著，並產生黏性物質！
 |
| 就是這黏性導致機件卡住 |
接著用棉花棒沾酒精，把這兩個位置清理乾淨，我沒找到減震橡膠的替代品，零件直接裝回，頂多是震動變大一點。或許等已上機的底片拍完，確定快門和曝光都正常，會再拆一次，找個合適大小的橡膠管裁切套上，到時再寫一篇記錄。

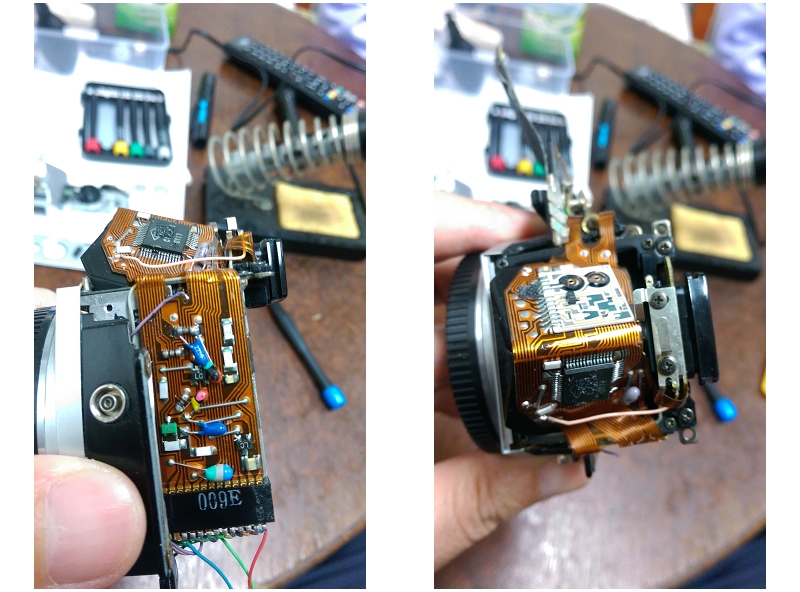

想說都拆到這地步了，對焦屏一堆黑點也一起清好了，拆下這顆螺絲，卸下顯示快門速度的燈號板。

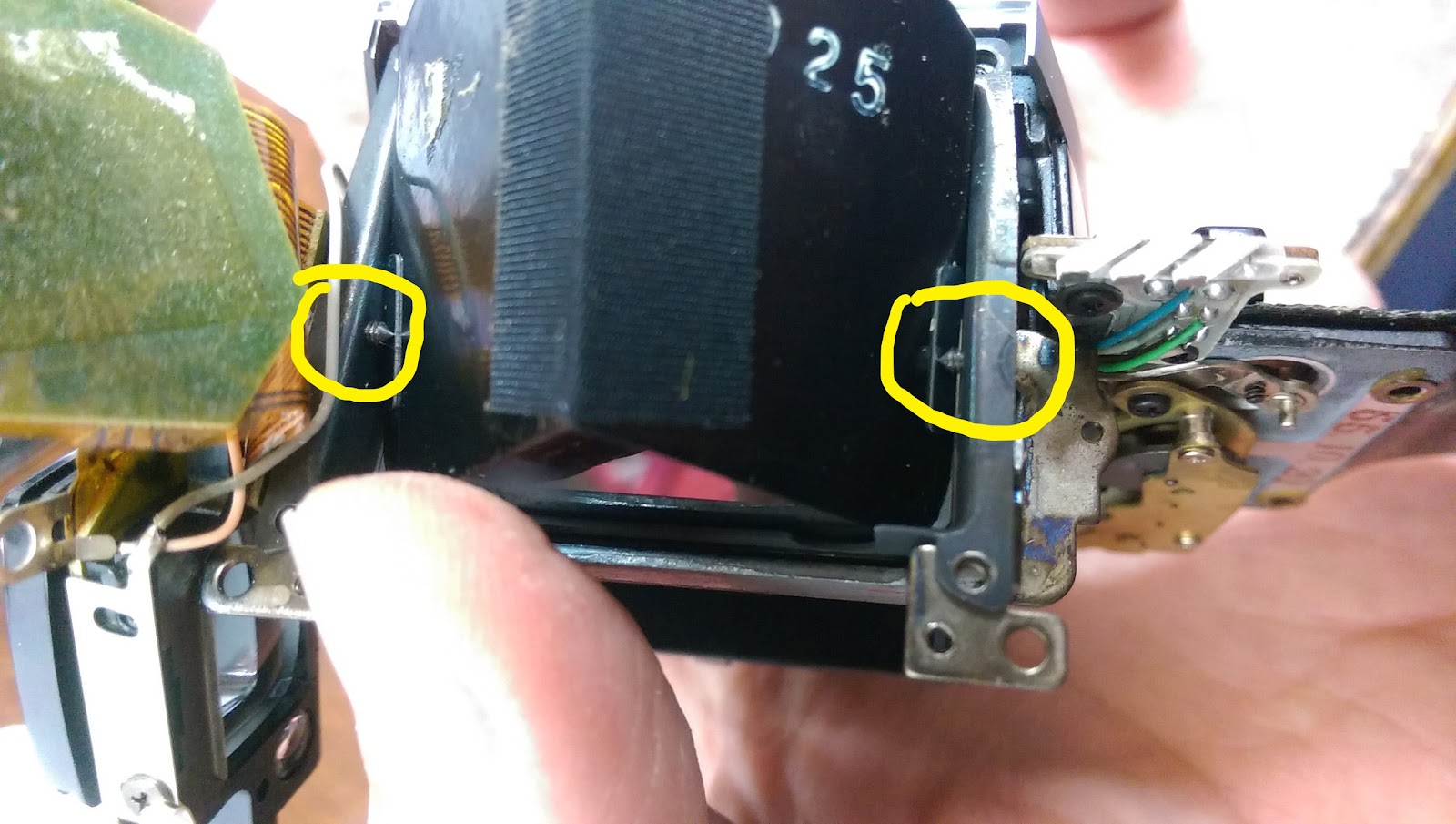

從左右兩邊轉開固定螺絲，請注意不要完全轉出，看不到螺絲頭即可。
五稜鏡取出清潔，對焦屏用吹球吹乾淨。
 |

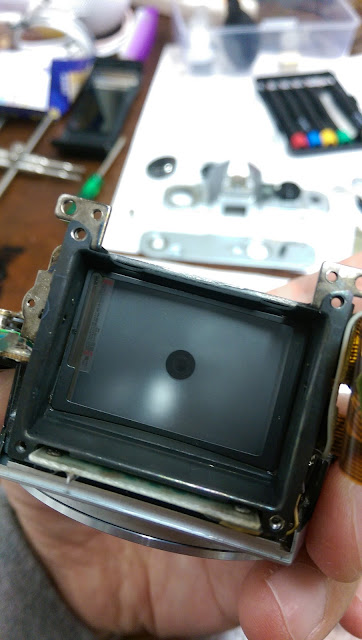

| 看到對焦屏了，用吹球吹乾淨。 |
 |
| 是不是好很多！ |
因為不確定材質是否為塑膠，用棉花棒沾水清潔即可。
最後清除老化海綿，補上新海綿。
兩個部件裝回時，要注意電線是否有被卡住或壓到。

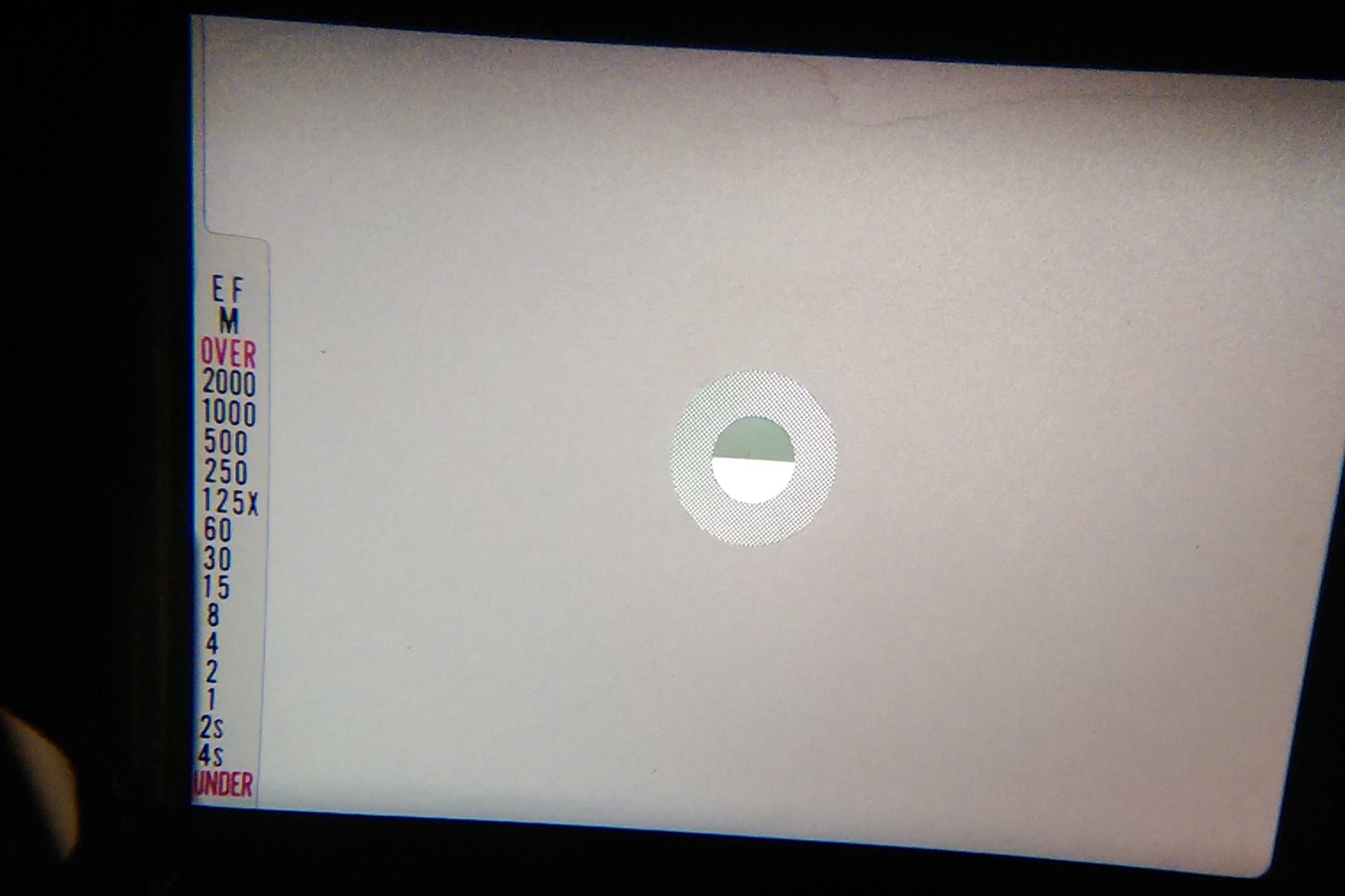

再將所有螺絲鎖好，電線焊好，底部及軍艦部裝回，裝上電池，半按快門測光，就是這個光！相同場景，同一顆鏡頭及光圈，ME和ME SUPER顯示一樣的快門速度。
但按下快門，似乎感覺怪怪的，按到底反光鏡上，不會放下，放開快門時，反光鏡才放下。果然事情不是像我想像的這麼簡單，試了幾次都一樣，我放棄了。就這樣放了一個禮拜，前天又把ME SUPER拿出來玩玩，無意識的撥動模式轉盤，從AUTO轉到M，又轉到125X，最後轉到B，突然機身有個小小震動和小小的"咖"一聲，我馬上把轉盤轉回AUTO，按下快門，反光鏡不會停住，似乎正常了！我猜是不是拆機後，需要將模式轉盤這樣轉一遍，將某些機件復位後，快門才會正常！？當下馬上網拍買了一台400元PENTAX ME的零件機，三天到貨後取電池室蓋，捲片室蓋，背帶環，計數器盤給ME SUPER用。再拆下軍艦部上蓋換完計數器盤後，又發生按到底反光鏡上，不會放下，放開快門時，反光鏡才放下！馬上把模式轉盤從AUTO轉至B，再轉回AUTO，按下快門反光鏡就正常了，所以有拆上蓋，就必須將模式轉盤這樣轉一遍。
 |
| 左邊的圓柱要裝在右邊兩片鐵片中間 |
再將所有螺絲鎖好，電線焊好，底部及軍艦部裝回，裝上電池，半按快門測光，就是這個光！相同場景，同一顆鏡頭及光圈，ME和ME SUPER顯示一樣的快門速度。
但按下快門，似乎感覺怪怪的，按到底反光鏡上，不會放下，放開快門時，反光鏡才放下。果然事情不是像我想像的這麼簡單，試了幾次都一樣，我放棄了。就這樣放了一個禮拜，前天又把ME SUPER拿出來玩玩，無意識的撥動模式轉盤，從AUTO轉到M，又轉到125X，最後轉到B，突然機身有個小小震動和小小的"咖"一聲，我馬上把轉盤轉回AUTO，按下快門，反光鏡不會停住，似乎正常了！我猜是不是拆機後，需要將模式轉盤這樣轉一遍，將某些機件復位後，快門才會正常！？當下馬上網拍買了一台400元PENTAX ME的零件機，三天到貨後取電池室蓋，捲片室蓋，背帶環，計數器盤給ME SUPER用。再拆下軍艦部上蓋換完計數器盤後，又發生按到底反光鏡上，不會放下，放開快門時，反光鏡才放下！馬上把模式轉盤從AUTO轉至B，再轉回AUTO，按下快門反光鏡就正常了，所以有拆上蓋，就必須將模式轉盤這樣轉一遍。
要驗證猜測就是將底片裝上，拍完一捲就知道答案啦！到底亂搞會不會成功呢？等這捲拍完就開獎揭曉，敬請期待。

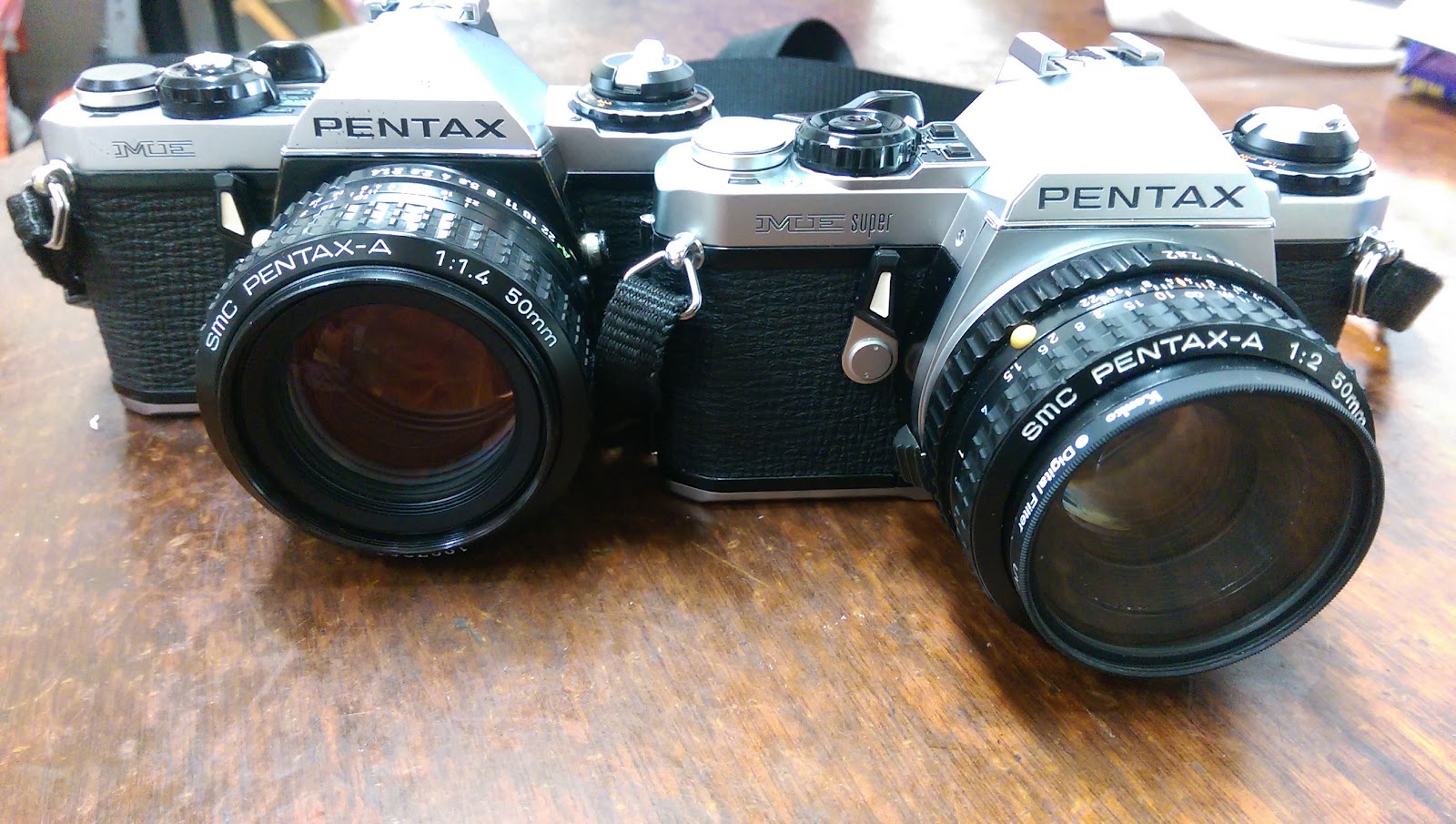

最後附上兩兄弟合照
本人非店家或專家，只因居住資源不足的後山，又是小眾的 P 家用戶，只好自己搜尋網路資源後，買工具自己來。網誌單純記錄亂拆過程，拆機有賺有賠，自己動手要自負風險，如果擔心失敗建議花錢買心安。如有觀念及用詞錯誤，請惠予指教，謝謝。
